一、冠梁施工方案

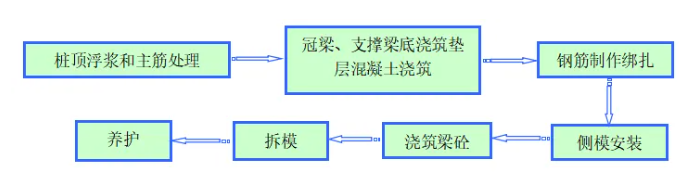

1、施工工藝流程

2、樁頂浮漿和主筋處理

在土方開挖到設計標高后，應及時清除樁頂?shù)母{、松軟層和主筋上的粘土，鑿除多余的砼，保證樁頂伸入樁頂梁100mm，并使底部座落在支護樁頂新鮮砼面上，樁的主筋錨入冠梁長度為35d。

3、冠梁、支撐梁底澆筑墊層混凝土澆筑

由于支撐梁、冠梁是支撐在剛開挖的土層上，為了減少沉降和結構變形，在剛挖開的梁基槽底土方用鐵鍬平整拍實，并按照設計要求澆筑100厚C15混凝土，寬為梁寬加200，控制好標高，用平板振動器振實，跨度≥4米的支撐梁墊層應按照3‰起拱。

鋼筋綁扎之前，按照圖紙及會審紀要要求，在支撐梁底鋪設塑料薄膜，以把墊層與支撐梁隔開，土方開挖時可以容易脫落，確?；炷劣^感。

4、鋼筋制作綁扎

（1）鋼筋制作

1本工程所用的各種規格的鋼材均應有出廠合格證及檢驗報告，鋼筋表面或每捆（盤）鋼筋均應有標志，進場時應按批量及直徑分批檢驗與堆放，檢驗內容包括對鋼筋的標志外觀的檢查，并按現行國家有關標準規定抽取試樣作力學試驗，合格后方可使用。

2鋼筋制作時，應嚴格按配筋圖計量下料，按設計要求，鋼筋接頭在同斷面不應超過鋼筋總數的50%，在任一焊接接頭中心至長度為鋼筋直徑1.3la且不小于500mm的區段內，同一根鋼筋不得有兩個接頭。

3冠梁鋼筋錨固長度為40d,主筋保護層均為35mm。

（2）鋼筋綁扎

1根據設計要求，冠梁外側主筋可在支撐與支座處三分之一范圍搭接，搭接方法采用焊接，接縫長度應≥10d，內側主筋可在支撐梁支座處搭接，搭接長度應≥45d；

2支撐梁、冠梁分兩個施工段同時施工，施工段與施工段交接處需預留插曲筋，并根據數量分兩次搭接。

3鋼筋保護層厚度35mm，所有的鋼筋保護層均采用成品塑料墊塊，內埋鐵絲規格40×40，厚度同保護層，其間距應在1m之內。

4在冠梁邊（距梁邊線100mm）每隔3m預埋Φ16(L=200mm@3000)短筋，作為防護欄桿焊接件使用。

5、冠梁模板安裝及混凝土澆筑

1待冠梁筋綁扎完畢驗收后，在混凝土墊層上根據設計圖紙尺寸配制、安裝模板，橫楞采用50×100木方@≤400mm，縱楞采用50×100木方間距@800mm；梁中間設一道M12對拉螺栓@800，梁面采用50×100木方加固@1000，兩側采用50×100木方加固@1500斜向布設，支撐于堅實土面上。

2砼振搗采用插入式振動器施工，振動棒的插入間距為500mm，每振點的振搗延續時間，應使砼表面呈現浮漿和不再下沉為止。

3冠梁可留設施工縫，施工縫為啟口縫，用鐵絲網圍擋，成型后表面予以鑿毛。禁止留置在平直段內。

4砼澆筑時應按規定制作試塊并多做一組，同條件養護，待土方開挖之前，進行試壓，達到設計要求強度的80％后方可進行土方開挖。

二、混凝土內支撐梁施工方案

土方開挖至支護樁頂標高（9.2m）時，開始第一道鋼筋砼水平支撐體系的施工，鋼筋砼水平支撐梁體系及冠梁的砼強度等級均為C30，環梁（HL）、支撐梁（L1、L2）設計砼強度均為C30，環梁設計尺寸1500*800，支撐梁有700*800及600*700（混凝土支撐平面布置圖如下）。

1、內支撐施工

（1）模板工程施工工藝

1）、模板支設的工藝流程為：彈線---底模（或砼墊層）--側板--拼裝---涂刷隔離劑---側板安裝

2）、模板支設、拆除的施工方法：

先在基槽底彈出支撐梁邊線，再把側板對準邊線豎立，用水平尺校正側板頂面水平后，再用斜撐和平撐釘牢，為防止?jié)仓艜r模板變形，保證梁寬度的準確，在側板上每隔一定距離釘上搭頭木。因梁高均超過700mm，且大部分高達1000以上，應采用對拉螺栓在梁側中部和底部各設置通長橫楞，用螺栓緊固。梁、板模板采用木模時，側模要包住底模。澆筑砼前，模板內的雜物應清理干凈。

拆除模板,待砼強度達到設計要求時方可拆除模板,以保證支撐梁的強度及棱角和表

面不受損傷。拆除順序是先拆搭頭木,再拆除斜撐與平撐,最后拆除側板與端模板。

3）、模板支設及拆除的注意事項

①所有模板在施工前要進行檢驗，對不合格或變形了的模板或加固件挑出來，經整修合格后方能使用。

②澆筑砼前應充分濕潤，防止砼漏漿和粘模。

③模板安裝后，有關人員要對其尺寸、平整度、垂直度、支撐系統等全面檢查并辦理交接驗收，合格后方可進行下一工序。砼施工時應有木模工及測量人員進行變形監測。

④模板周轉使用，應進行修整，保證表面的光滑和清潔，安裝前刷好脫模劑－－新模板面刷瀝青漆。

⑤模板與砼的接觸面應清理干凈,并涂刷隔離劑,在涂刷隔離時,不得沾污鋼筋和砼接槎處。

⑥模板安裝的接縫不應漏漿,澆筑砼前模板要澆水,但模板內不能有積水。

⑦拆除模板,待砼強度達到設計要求時方可拆除模板,以保證支撐梁的強度及棱角和表面不受損傷。拆除過程中發現梁砼有影響結構安全、質量問題是時，應通知技術部門及相關人員，按規范處理或方案處理。

（2）鋼筋制作和安裝的施工工藝

1）鋼筋制作的施工工藝

①本工程所用的各種規格的鋼材均應有出廠合格證及檢驗報告，鋼筋表面或每捆（盤）鋼筋均應有標志，進場時應按批量及直徑分批檢驗與堆放，檢驗內容包括對鋼筋的標志外觀的檢查，并按現行國家有關標準規定抽取試樣作力學試驗，合格后方可使用。

②鋼筋制作時，應嚴格按配筋圖計量下料，按設計要求，鋼筋接頭在同斷面不應超過鋼筋總數的50%，在任一焊接接頭中心至長度為鋼筋直徑1.3la且不小于500mm的區段內，同一根鋼筋不得有兩個接頭。

③支撐梁鋼筋錨固長度均為40d，主筋保護層均為35mm。

（3）鋼筋安裝的施工工藝

1）此時冠梁已施工完成，需要在冠梁上植筋后同支承梁鋼筋連接。首先要應及時清除冠梁的浮漿和鑿除表面的砼，然后鉆孔，清孔，注膠，植入鋼筋，由于植筋數量多，而且植入的鋼筋直徑大，所以一定要嚴格要求植筋工藝和按設計圖紙施工，保證植筋的質量且應保證冠梁上的植筋錨入長度不小于10d。

2）支承梁長度大，需鋼筋連接，為了加快進度和保證施工質量，直徑不小于16的鋼筋采用直羅紋套筒連接。

3）模內綁扎時，先在主梁模板上按設計劃好箍筋的間距，然后按以下次序進行綁扎：將主筋穿好箍筋，按己標好的間距逐個分開---固定彎起筋和主筋---穿次梁彎超筋和主筋并套好箍筋---放主筋架立筋、次梁架立筋---隔一定間距將梁底主筋與箍筋綁住---綁扎立筋---再綁扎主筋---。主次梁同時配合進行。

4）梁中箍筋應與主筋垂直，箍筋的接頭應交錯設置，箍筋轉角與縱向鋼筋的交叉點均應扎牢，箍筋彎鉤的疊合處，在梁中應交錯綁。

5）彎起鋼筋與負彎鋼筋位置要正確，梁與立柱交接處，梁鋼筋錨入柱內長度要符合設計及規范要求。

6）主梁的縱向受力鋼筋在同一高度遇邊梁，必須支承在邊梁受力鋼筋之上，主筋兩端的擱置長度應保持均勻一致，次梁的縱向受力鋼筋應支承在主梁的縱向受力鋼筋之上。

7）主梁與次梁的上部縱向鋼筋相遇處，次梁鋼筋應放在主梁鋼筋之上。

（4）砼澆筑和振搗的施工技術：

（1）分層分段進行澆筑，為振搗器作用部分長度的1.25倍,最大不超過500MM；采用插入式振搗器應快插慢拔,插入點應均勻排列,逐點移動,順序進行.均勻振實，不得遺漏,移動間距不大于振動捧作用半徑的1.5倍.一般為30-40CM.

（2）澆筑要連續進行,如有間歇要在砼初凝前接縫,一般不超過2小時,否則按施工縫處理。澆筑立柱梁及主次梁交叉處由于鋼筋密集,宜采用小徑振動棒從鋼筋較稀處插入振動,必要時,可輔以細石子同強度砼進行澆筑,并用人工配合搗固。

（5）施工注意事項

1）支撐系統應連續澆筑，不得留施工縫，各構件的標高應準確符合設計要求，以保持水平方向的平整度。

2）在標高5.15m米以上的雜填土大面積開挖完成后，即對土體進行部分卸載后，再開槽施工內支撐；

3）支撐體系長度很大，為防止砼溫度和收縮變形，應采取如下措施：

①砼內添加減水劑，微膨脹劑；

②砼澆灌后應加強澆水養護，表面覆蓋草袋。

2、內支撐拆除

（1）當施工地下室底板及傳力帶，待地下室樓板及傳力帶強度達到設計值 70%，經監理同意后即可拆除內支撐。

（2）根據本工程特點及現場施工環境，采用挖掘機拆除內支撐梁

①施工準備：支撐拆除時應在已澆筑好的地下室底板上鋪設舊木?；蛑裉?、鋼板等，以防掉落的混凝土碎塊破壞地下室頂板結構實體。

②機械就位：破碎的小挖機（風炮機）利用塔吊或者汽車吊直接安放在地下室底板上進行挖鑿作業。

③拆除砼：啟動挖掘機炮頭對支撐梁進行機械振動破碎，因支撐梁距離底板面有約5.5m，拆除時，挖掘機炮頭宜從支撐梁的側面開始進行破碎。當挖掘機將支撐梁破碎后再人工用氧割、電焊等將支撐梁鋼筋主筋進行切割。使混凝土分塊。

④垃圾清理：清理出的砼碎渣用人工清理到吊籠里，利用塔吊或者汽車吊轉運出場地。
